Кабель витая пара - все что нужно знать

Витая пара - это разновидность коммуникационного кабеля, который состоит из нескольких изолированных проводов, скрученных вместе и обернутых в защитную оболочку. Этот способ соединения применяют для обмена данными между сетевыми устройствами, и подключают с помощью разъема 8P8C, который также называют RJ45, но это неправильно.

Кабели витой пары используются в компьютерных и телекоммуникационных сетях. Они являются оптимальными для формирования локальных сетей. Преимущества кабелей витой пары заключаются в том, что они просты в установке и стоят недорого.

Типы кабеля витая пара

При выборе витой пары необходимо учитывать всего несколько характеристик, хотя некоторые из них играют важную роль. Прежде всего, кабеля делятся на внутренние и наружные. Несмотря на то, что наружные модификации можно использовать в помещении, внутренние не подходят для наружного размещения.
Наружная витая пара обычно включает более толстую оплетку и может быть заключена в трубку, обеспечивающую дополнительный слой защиты для проводов при протяжке. Все наружные витые пары оснащены внутренней капроновой прядью, которая помогает предотвратить их разрыв при сильном натяжении. Некоторые внутренние витые пары также обладают этой функцией, но не все.

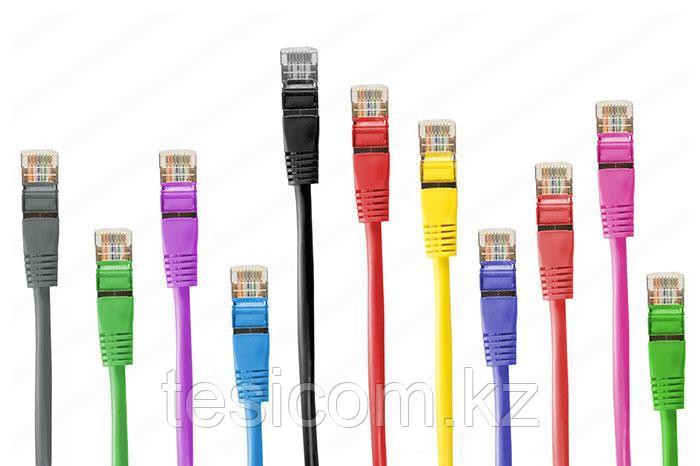

Витые пары также подразделяют на одножильные и многожильные. Одножильные провода состоят из одного провода, а многожильные - из нескольких. У разных типов кабелей свои технические характеристики, но, самая важная из них - гибкость. Одножильные кабеля не способны выдерживать частые изгибы, в то время как многожильные легко переносят подобные трансформации. Поэтому многожильные кабеля используются для изготовления патч-кордов, которые применяют для прямого соединения сетевых устройств и розеток.

По форме кабель витой пары может быть круглым, овальным или плоским. Круглые является наиболее типичными, а плоские используется для размещения в стенах.

Важную роль играет и количество пар проводов. В большинстве случаев используются две или четыре витые пары, а для решения особенных задач применяется большее количество.

Экранирование витой пары

Экранирование или защита витой пары обозначается специальными символами и несет следующую информацию:

• U/UTP – для данной маркировки экранирование отсутствует;
• U/FTP – для каждой из витых пар предусмотрен отдельный экран;
• F/UTP (SF/UTP, S/UTP) – используется один общий экран на любое количество витых пар;
• F/FTP, SF/FTP, S/FTP – экранирована каждая пара в отдельности и кабель в целом.

Экранированные витые пары стоят немного дороже и не многие знают, когда их следует приобретать. Цель экранирования - борьба с внешними воздействиями, такими как электромагнитное излучение. В случае промышленных объектов, с высоким уровнем помех, экранирование является необходимостью.

Советуют использовать экранированные витые пары, но на самом деле пользы от них немного. В домах источниками электромагнитного излучения и помех могут бытьсотовые телефоны, антенны, микроволновые печи и Wi-Fi. Однако кабели в квартирах и домах обладают небольшой длиной, поэтому даже если эти помехи и оказывают влияние, то минимально.

Категории витых пар

В категориях витых пар разобраться несложно, чем выше номер, тем более продвинутая модификация перед вами. В настоящее время существует восемь ступеней, несколько из которых делятся на подкатегории.

Категория 1 - используется редко, не подходит для современных устройств ( частота от 0,1 до 0,4 МГц и скорость до 256 Кбит/с) Использовалась в телефонных линиях. Ранее именно через такие витые пары можно было попасть в Интернет.

Категория 2 - частота до 4 МГц, скорость до 4 Мбит/с. Использовалась для старых терминалов, в телефонных линиях (в некоторых местах эта категория витой пары еще используется), в настоящее время считается устаревшей. Кабель включает 2 витые пары.

Категория 3 - частота до 16 МГц, скорость до 100 Мбит/с, 4 пары. Обеспечивает передачу сигнала на расстояние до 100 метров, поэтому использовалась при создании локальных сетей.

Категория 4 - до 20 МГц, скорость до 16 Мбит/с, 4 пары. В настоящее время этот формат вышел из эксплуатации.

Категория 5 - это витая пара, которая часто используется для формирования локальных сетей и телефонных кабелей. Частота до 100 МГц и скорость до 1 Гбит/с при использовании 2 или 4 пар. Однако в настоящее время она вытесняется более современными версиями.
Категория 5e обладает аналогичными характеристиками, но обладает более тонкой основой. Это улучшенная версия Категории 5, с более доступной стоимостью.

Категория 6 с частотой 250 МГц и скоростью до 10 Гбит/с на 4 пары предлагается только в не экранированном виде и применяется в небольших локальных сетях. Обеспечивает высокую скорость передачи данных, но максимальное расстояние составляет 55 метров.
Категория 6a похожа на другие категории, однако оснащена дополнительным экранированием на каждой паре, что позволяет сигналу быстро преодолевать расстояние в 100 метров. Она также используется в более коротких локальных сетях.

Категория 7 - частота 600 МГц, может передавать данные со скоростью до 10 Гбит/с и обладает как общим экранированием, так и экранированием каждой пары, что делает ее одной из самых продвинутых.
Категория 7a обладает более высокой частотой - 1000 МГц.

Категории 8 и 8.1 с частотным диапазоном от 1600 до 2000 МГц, могут передавать данные со скоростью до 40 Гбит/с и полностью экранированы (включая каждую пару отдельно). Эта категория пока не получила широкого распространения, но ожидается, что в будущем она станет нормой.
